Ventilation
mécanique contrôlée.

Efficacité énergétique et confort.

Récupérer la chaleur
des pièces.

Grâce au principe de récupération de chaleur, l’air sortant échange sa chaleur avec l’air entrant, ce qui réduit ainsi la consommation de chauffage et de refroidissement.

energy-smart-flow-tech
Air neuf
Alimentation d’air dans la pièce
Récupération de l’air vicié
Élimination de l’air vicié

Des solutions pour toutes
les exigences d’habitation.

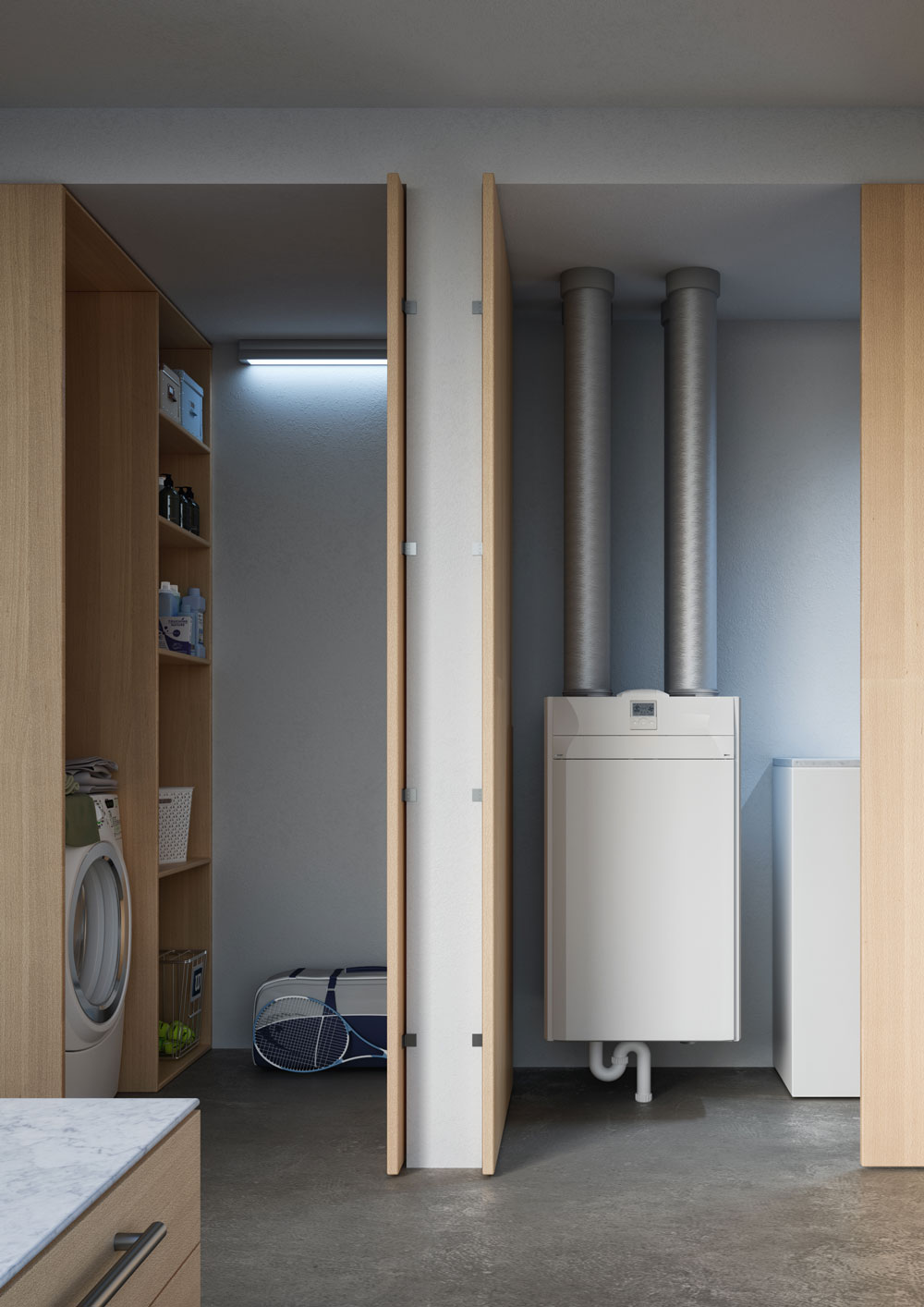

Les unités de la gamme Energy Smart sont conçues pour une installation verticale, murale ou au sol, ou pour une installation horizontale au plafond.

Où vous voulez et comme vous voulez.

Les unités Energy Smart Pro peuvent être installées aussi bien à l’horizontale qu’à la verticale. Grâce à leurs dimensions réduites, de moins de 600 mm de large et 190 mm de haut, elles sont idéales pour une installation entre les composants modulaires d’une cuisine.

Découvrez Energy Smart SHP 130. La solution idéale pour les propriétaires de petites habitations habituellement caractérisées par des espaces restreints.

Tout est sous contrôle.

Les unités Energy Smart Pro sont dotées d’un système de contrôle automatique centralisé du débit d’air. La vitesse des ventilateurs est réglée pour mélanger l’air intérieur à l’air neuf, en évitant que le pourcentage d’humidité interne ne s’éloigne trop d’une valeur moyenne. Aucun excès donc, même pas d’air trop sec ni insalubre.

Tout est à portée de main.

Toutes les unités Energy Smart sont équipées en série d’un panneau de contrôle simple et intuitif, et grâce aux icônes affichées à l’écran et à l’utilisation des deux touches et du pavé tactile, il est possible de visualiser et de modifier l’état de fonctionnement de l’unité.
Grâce au port de communication Modbus dont sont équipées les unités Energy Smart, il est possible de les insérer dans un système de contrôle domotique.

Multi-vitesse

Toute la gamme Energy Smart est équipée de ventilateurs à pales inclinées à haut rendement avec des moteurs EC, actionnés par la carte de contrôle intégrée de l’inverseur pour le contrôle de la vitesse variable.

En marche. Quand il faut.

Toutes les unités Energy Smart sont équipées d’un système de by-pass automatique qui permet l’exclusion totale de l’échangeur de récupération, s’il est avantageux d’exploiter le free-cooling (ou free-heating) à air neuf, comme par exemple pendant les saisons intermédiaires.

Où vous voulez et comme vous voulez.

Les unités Energy Smart Pro peuvent être installées aussi bien à l’horizontale qu’à la verticale. Grâce à leurs dimensions réduites, de moins de 600 mm de large et 190 mm de haut, elles sont idéales pour une installation entre les composants modulaires d’une cuisine.

Découvrez Energy Smart SHP 130. La solution idéale pour les propriétaires de petites habitations habituellement caractérisées par des espaces restreints.

Tout est sous contrôle.

Les unités Energy Smart Pro sont dotées d’un système de contrôle automatique centralisé du débit d’air. La vitesse des ventilateurs est réglée pour mélanger l’air intérieur à l’air neuf, en évitant que le pourcentage d’humidité interne ne s’éloigne trop d’une valeur moyenne. Aucun excès donc, même pas d’air trop sec ni insalubre.

Tout est à portée de main.

Toutes les unités Energy Smart sont équipées en série d’un panneau de contrôle simple et intuitif, et grâce aux icônes affichées à l’écran et à l’utilisation des deux touches et du pavé tactile, il est possible de visualiser et de modifier l’état de fonctionnement de l’unité.
Grâce au port de communication Modbus dont sont équipées les unités Energy Smart, il est possible de les insérer dans un système de contrôle domotique.

Multi-vitesse

Toute la gamme Energy Smart est équipée de ventilateurs à pales inclinées à haut rendement avec des moteurs EC, actionnés par la carte de contrôle intégrée de l’inverseur pour le contrôle de la vitesse variable.

En marche. Quand il faut.

Toutes les unités Energy Smart sont équipées d’un système de by-pass automatique qui permet l’exclusion totale de l’échangeur de récupération, s’il est avantageux d’exploiter le free-cooling (ou free-heating) à air neuf, comme par exemple pendant les saisons intermédiaires.

Où vous voulez et comme vous voulez.

Les unités Energy Smart Pro peuvent être installées aussi bien à l’horizontale qu’à la verticale. Grâce à leurs dimensions réduites, de moins de 600 mm de large et 190 mm de haut, elles sont idéales pour une installation entre les composants modulaires d’une cuisine.

Découvrez Energy Smart SHP 130. La solution idéale pour les propriétaires de petites habitations habituellement caractérisées par des espaces restreints.

Tout est sous contrôle.

Les unités Energy Smart Pro sont dotées d’un système de contrôle automatique centralisé du débit d’air. La vitesse des ventilateurs est réglée pour mélanger l’air intérieur à l’air neuf, en évitant que le pourcentage d’humidité interne ne s’éloigne trop d’une valeur moyenne. Aucun excès donc, même pas d’air trop sec ni insalubre.

Tout est à portée de main.

Toutes les unités Energy Smart sont équipées en série d’un panneau de contrôle simple et intuitif, et grâce aux icônes affichées à l’écran et à l’utilisation des deux touches et du pavé tactile, il est possible de visualiser et de modifier l’état de fonctionnement de l’unité.
Grâce au port de communication Modbus dont sont équipées les unités Energy Smart, il est possible de les insérer dans un système de contrôle domotique.

Multi-vitesse

Toute la gamme Energy Smart est équipée de ventilateurs à pales inclinées à haut rendement avec des moteurs EC, actionnés par la carte de contrôle intégrée de l’inverseur pour le contrôle de la vitesse variable.

En marche. Quand il faut.

Toutes les unités Energy Smart sont équipées d’un système de by-pass automatique qui permet l’exclusion totale de l’échangeur de récupération, s’il est avantageux d’exploiter le free-cooling (ou free-heating) à air neuf, comme par exemple pendant les saisons intermédiaires.

Découvrez ce qui fait
d’Energy Smart un système vraiment unique.

Versions

Modèles standards

Type d’installation

Version verticale

Type de contrôle

Programmation horaire

Qmax

170 m3/h

Qréf

120 m3/h

Pel

22 W

ηt_rvu

87,0%

SPI

0,183 W/m3/h

SEC

-39,4 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

F7 / M5

LWA

40,6 dBa

Tuyaux de raccordement

DN125

Poids

40 Kg

HEP

500 W

Tailles (HxLxP)

1041x547x505 mm

Type d’installation

Version verticale

Type de contrôle

Programmation horaire

Qmax

270 m3/h

Qréf

190 m3/h

Pel

35 W

ηt_rvu

86,5%

SPI

0,184 W/m3/h

SEC

-39,3 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

F7 / M5

LWA

46,6 dBa

Tuyaux de raccordement

DN160

Poids

48 Kg

HEP

900 W

Tailles (HxLxP)

1041x547x580 mm

Type d’installation

Version verticale

Type de contrôle

Programmation horaire

Qmax

360 m3/h

Qréf

250 m3/h

Pel

53 W

ηt_rvu

90,1%

SPI

0,209 W/m3/h

SEC

-39,6 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

F7 / M5

LWA

49,0 dBa

Tuyaux de raccordement

DN160

Poids

50 Kg

HEP

1250 W

Tailles (HxLxP)

1041x547x630 mm

Type d’installation

Version verticale

Type de contrôle

Programmation horaire

Qmax

460 m3/h

Qréf

320 m3/h

Pel

76 W

ηt_rvu

88,6%

SPI

0,237 W/m3/h

SEC

-38,4 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

F7 / M5

LWA

47,9 dBa

Tuyaux de raccordement

DN180

Poids

59 Kg

HEP

1600 W

Tailles (HxLxP)

980x660x680 mm

Qmax Débit maximal, à la vitesse max. du moteur et à une pression statique extérieure de 100 Pa
Qréf Débit de référence – 70 % de Qmax
Pel Puissance effective en entrée à Qréf et à une pression statique extérieure de 50 Pa
ηt_rvu Rendement thermique à Qréf
SPI Puissance spécifique entrante
SEC Consommation d’énergie spécifique
LWA Niveau de puissance sonore émis par la structure
HEP Puissance de préchauffage (mod. SPEL, SPER, SHPEL et SHPER uniquement)

Modèles Pro

Type d’installation

Version verticale

Type de contrôle

Automatique centralisé

Qmax

180 m3/h

Qréf

130 m3/h

Pel

23 W

ηt_rvu

91,5%

SPI

0,174 W/m3/h

SEC

-42,32 kWh/m2a

Classe d’efficacité énergétique

A+

Efficacité des filtres

F7 / M5

LWA

38,9 dBa

Tuyaux de raccordement

DN125

Poids

47 Kg

HEP

500 W

Tailles (HxLxP)

1041x600x580 mm

Type d’installation

Version verticale

Type de contrôle

Automatique centralisé

Qmax

280 m3/h

Qréf

200 m3/h

Pel

35 W

ηt_rvu

91,4%

SPI

0,174 W/m3/h

SEC

-42,29 kWh/m2a

Classe d’efficacité énergétique

A+

Efficacité des filtres

F7 / M5

LWA

43,1 dBa

Tuyaux de raccordement

DN160

Poids

51 Kg

HEP

900 W

Tailles (HxLxP)

1041x600x630 mm

Type d’installation

Version verticale

Type de contrôle

Automatique centralisé

Qmax

370 m3/h

Qréf

260 m3/h

Pel

47 W

ηt_rvu

92,5%

SPI

0,179 W/m3/h

SEC

-42,47 kWh/m2a

Classe d’efficacité énergétique

A+

Efficacité des filtres

F7 / M5

LWA

46,3 dBa

Tuyaux de raccordement

DN160

Poids

56 Kg

HEP

1250 W

Tailles (HxLxP)

980x660x680 mm

Type d’installation

Version verticale

Type de contrôle

Automatique centralisé

Qmax

460 m3/h

Qréf

320 m3/h

Pel

76 W

ηt_rvu

88,6%

SPI

0,237 W/m3/h

SEC

-40,10 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

F7 / M5

LWA

47,9 dBa

Tuyaux de raccordement

DN180

Poids

59 Kg

HEP

1600 W

Tailles (HxLxP)

980x660x680 mm

Type d’installation

Version horizontale/Version verticale

Type de contrôle

Automatique centralisé

Qmax

130 m3/h

Qréf

90 m3/h

Pel

46.6 W

ηt_rvu

88%

SPI

0.235

SEC

-40 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

ePM1 70% d’air neuf - ePM10 50% d’extraction

LWA

36,8 dBa

Tuyaux de raccordement

DN125

Poids

23

Tailles (HxLxP)

191x602x952 mm

Type d’installation

Version horizontale/Version verticale

Type de contrôle

Automatique centralisé

Qmax

150 m3/h

Qréf

105 m3/h

Pel

56 W

ηt_rvu

87%

SPI

0.227

SEC

-40 kWh/m2a

Classe d’efficacité énergétique

A

Efficacité des filtres

ePM1 70% d’air neuf - ePM10 50% d’extraction

LWA

38 dBa

Tuyaux de raccordement

DN125

Poids

23

Tailles (HxLxP)

191x602x952 mm

Type d’installation

Version horizontale/Version verticale

Type de contrôle

Automatique centralisé

Qmax

170 m3/h

Qréf

120 m3/h

Pel

23 W

ηt_rvu

92,1%

SPI

0,193 W/m3/h

SEC

-42,05 kWh/m2a

Classe d’efficacité énergétique

A+

Efficacité des filtres

F7 / M5

LWA

44,9 dBa

Tuyaux de raccordement

DN125

Poids

31 Kg

HEP

600 W

Tailles (HxLxP)

329x570x1100 mm

Qmax Débit maximal, à la vitesse max. du moteur et à une pression statique extérieure de 100 Pa
Qréf Débit de référence – 70 % de Qmax
Pel Puissance effective en entrée à Qréf et à une pression statique extérieure de 50 Pa
ηt_rvu Rendement thermique à Qréf
SPI Puissance spécifique entrante
SEC Consommation d’énergie spécifique
LWA Niveau de puissance sonore émis par la structure
HEP Puissance de préchauffage (mod. SPEL, SPER, SHPEL et SHPER uniquement)

L’option d’hygiène en plus.
Filtre électrostatique Crystall.

Sur demande, tous les modèles de la gamme Energy Smart peuvent être équipés du filtre électrostatique exclusif Crystall.

Des tests certifiés ISO EN 16890 démontrent que le filtre électrostatique Crystall élimine avec une extrême efficacité les particules fines présentes dans l’air, appelées PM1, PM2.5 et PM10.

Le filtrage très efficace est combiné aussi à une importante action bactéricide et d’inactivation virale, ce qui permet d’obtenir un air traité aux plus hauts niveaux de qualité prévus par les normes.

Le filtrage électrostatique est actuellement considéré comme l’un des systèmes les plus évolués pour capturer les particules contenues dans un flux d’air, en mesure de garantir une haute efficacité de longue durée avec les plus gros bénéfices dans le rapport qualité-prix, en tenant également compte de sa plus grande durée par rapport à tous les autres types de filtre.

En effectuant un devis, il faut également tenir compte du faible coût de gestion, principalement déterminé par le simple lavage à l’eau et au détergent, en éliminant les coûts de remplacement et d’élimination.

Des solutions idéales aussi pour les petites habitations et les appartements.

Energy Smart SHP 130 et Energy Smart SHP 150 sont les nouvelles unités Sabiana qui s’ajoutent à la gamme d’unités de ventilation résidentielle à haut rendement avec récupération de chaleur Energy Smart.



Energy Smart SHP 130 et Energy Smart 150 se distinguent pour leur tailles3 compactes : seulement 19 cm de hauteur permettent de les installer facilement à l’intérieur des petits surfaces résidentielles ; sans renoncer à la purification de l’air par les modèles les plus grands.
